Produktbeschreibung

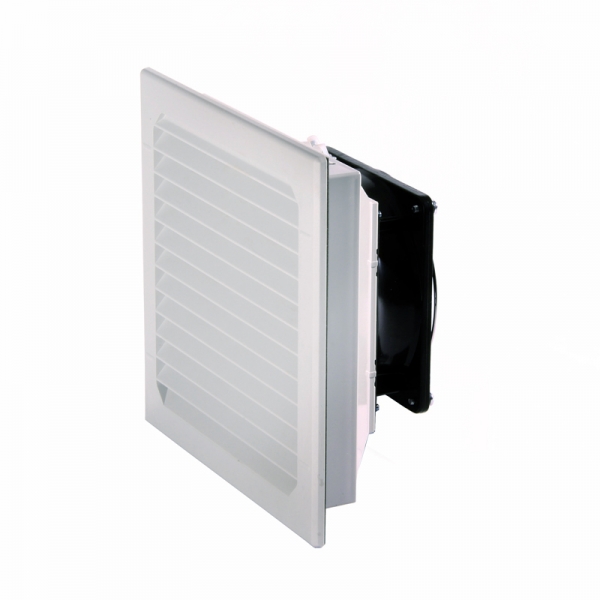

Schaltschrank- und Gehäusebelüftung
Luftleistung freiblasend: 115 m3/h
Luftleistung mit Austrittsfilter: 90 m3/h
Montage-Ausschnitt: 177 x 177 mm
Maße außen: 204 x 204 mm
Einbautiefe: 90 mm
Filtermatte: P15/350S
Lieferung komplett mit Filtermatte und Dichtung
Passender Austrittsfilter: GV 300
Verschiedene Filtermatten zur Staubfilterung
Serie LV in flacher Bauform mit Schnellbefestigung
Auch in EMV - Ausführung erhältlich
Sonderfarben auf Anfrage lieferbar
Datei
Blasend - von außen in den Schaltschrank hinein blasend - so wie in der Abbildung unten dargestellt (Standardausführung)
Saugend - aus dem Schaltschrank heraus saugend (Sonderausführung)
Wählen Sie bei Ihrer Bestelltung die gewünschte Blasrichtung aus !
Schaltschrank Filterlüfter werden verwendet, wenn die passive Schaltschrankkühlung nicht ausreicht, um die gewünschte Innentemperatur zu halten. Voraussetzung für ihren Einsatz ist, dass die Schaltschrank-Umgebung relativ sauber ist und dass die Umgebungstemperatur unter der gewünschten Schrank-Innentemperatur liegt. Die kühle Umgebungsluft wird vom Ventilator angesaugt, über eine Filtermatte gereinigt und in den Gehäuseinnenraum geführt. Die Luft nimmt die Wärme der im Schrank installierten Komponenten auf, erwärmt sich und verlässt dann den Schrank über eine Auslassöffnung.
Die Kühlung mit Schaltschrank Filterlüfter stößt an ihre Grenzen, wenn entweder die abzuführende Wärmemenge zu hoch ist, die Umgebungstemperatur nicht genügend unter der Innentemperatur liegt, oder wenn die Schutzart keine Öffnungen im Schaltschrank erlaubt.
